9月26日下午，安慶師范大學資源環境學院受安慶市住建局委托，對安慶市可再生能源進行調研(安慶新能源汽車動力電池廠房工程名列其中)，學院韋教授一行蒞臨指導。安慶皖江高科建筑安裝工程有限公司副總馬健、第三項目部生產經理余永根、地源熱泵系統中標單位安徽郁金香新能源科技有限公司項目經理邢甘霖陪同調研。馬健副總介紹了項目的建設情況，邢經理全面介紹了地源熱泵系統的施工程序以及該系統在節約能源方面的優點。賓主雙方就新能源未來發展進行了深入探討。
下面簡要說明一下本項目地源熱泵系統優化設計理念：
一、什么是地源熱泵
地源熱泵是一種利用淺層地?zé)豳Y源實現既可供熱又可制冷且節能環保的中央空調系統。
地源熱泵通過輸入少量的高品位能源（如電能），實現由低溫位熱能向高溫位熱能轉移，通常地源熱泵消耗1kWh的能量，可以為用戶輸送4kWh以上的熱量或冷量。淺層地能溫度常年保持在18℃左右，作為在冬季供熱和夏季制冷的最佳冷熱源。即在冬季，把地能中的熱量取出來，提高溫度后，供給室內采暖。夏季，把室內的熱量取出來，釋放到地能中去，并且能常年保證地下溫度的均衡。
地源熱泵中央空調系統與傳統冷卻塔加鍋爐中央空調系統綜合節約能源約40%。
?
2、地源熱泵空調系統冬季供暖工作原理
?
項目由安慶皖江高科建筑安裝工程有限公司投資建設，建筑為生產組裝新能源汽車動力電池的工業廠房。位于安慶市經濟技術開發區，建筑物主廠房三層，輔助辦公樓三層，總建筑面積約37568m2，廠房高度約15m，設計采用地源熱泵中央空調系統。
項目效果圖
2、 地源熱泵系統設計優化說明
本項目總體設計是在合肥新能源汽車動力電池生產廠房基礎之上，結合本項目建筑特點和實際使用情況，保留了原設計優點的同時，對系統運行節能、室內環境健康、設備選型合理、施工工藝可靠和使用維護便捷等方面進行深層次設計優化。
（1）主要設備選型設計優化：
設備選型比較表
注：經過設備選型優化在滿足系統原有制冷量、制熱量不變的基礎上，減少設備總裝機功率623kw。
（2）系統運行模式設計優化：
注：①優化設計后系統運行模式更加細化，每種運行模式與原設計相比系統運行效率更高；
②在不同的季節根據室內不同的負荷需求，選擇最佳節能運行模式，并可實現遠程智能化管理。
（3）空氣調節系統設計優化
（一）原設計存在的不足：
① 生產車間14臺組合式空調機組采用定風量送風系統，無法根據室內負荷需求，調節送風風量，造成負荷過剩。
② 每臺組合式空調機組只對回風口進行回風溫度檢測，依據回風溫度調節機組循環水量進行送風溫度控制。此方案存在機組回風口溫度與車間實際溫度變差較大；調節循環水量控制送風溫度，反饋延時長，系統反應慢等問題。
③ 每臺組合式空調機組新風混合比例采用定量(送風量的12%)或定時控制，對室內生產區域?qū)嶋H空氣質量無檢測，容易造成室內空氣質量下降或新風比例過大增加能源消耗。
（二）優化設計
①將生產區域每層分為東西兩個區域，三層共六個分區。每個區域中心設置一個環境質量監測器，分別對本區域的空氣溫度、濕度和CO2濃度進行實時檢測和顯示。同時將各區域環境溫度、濕度和CO2濃度數據傳輸給能源管理系統。
②在原有控制系統增加能源管理模塊：對地埋換熱器各區域地下溫度場進行實時監測；對室內各生產區域空氣溫度、濕度和和CO2濃度以及室外環境空氣溫度、濕度和和CO2濃度進行實時監測；根據以上檢測數據進行系統最佳運行模式的選擇，調整各區域的能量分配，控制熱泵機組、輸送水泵和組合式空調機組的啟停和運行狀態。同時，能源管理系統還具有數據遠傳等通訊功能。
③生產車間14臺組合式空調機組全部采用變風量送風系統，能源管理系統根據各生產區域?qū)嶋H負荷需求，對每臺機組進行變風量輸送和循環水量調節，在達到室內負荷需求的同時，降低系統運行費用和不必要的機械磨損，延長設備的使用壽命。
④每臺組合式空調機組新風控制由能源管理系統根據室內各區域和室外空氣質量數據實時控制每臺空調機組的新風比例，在確保室內空氣質量的同時，減少過剩負荷的能源消耗，降低系統運行費用。
（4）施工工藝設計優化
原設計由于項目場地受限，所有地埋管井均設計在建筑物內地下。地埋鉆井、開挖、埋管、回填與建筑基礎結構和一層地面關系緊密，容易造成安全和質量隱患。交叉施工相互干擾，工藝復雜，質量管理要求高，施工進度慢，并且地埋管線無法維護。
根據本工程現場條件對地埋設計進行調整，將所有地埋管井調整到建筑外圍的綠化帶和道路地下，避免了與建筑基礎結構和室內地面的相互干擾和交叉施工，消除了安全和質量隱患，縮短施工周期，保證施工進度。并方便水平管線的維護。
（5）控制系統設計優化
本項目控制系統在原有設計基礎上增加一下功能：
① 增加智慧新能源管理平臺根據室內負荷需求、室外環境參數和地下溫度場數據選擇系統最節能運行模式（包括熱泵機組、循環水泵、冷卻塔和組合式空調機組的全系統聯動調節）
② 增加生產車間三層六個分區和室外環境監測（包括溫度、濕度和）功能
③ 增加14臺組合式空調機組根據室內溫濕度變頻調節送風量功能
④ 增加14臺組合式空調機組根據室內CO2濃度PID調節新風混合比例功能
⑤ 增加運行數據實時記錄、存儲和統計功能，具有與企業智能化管理平臺對接實時通訊功能
⑥ 可增加遠程無線通訊功能，傳輸空調機房視頻圖像、系統節能分析圖表和實時監控?cái)?shù)據等。
綜上所述，通過優化設計：
* 設備配置更合理；
* 運行模式更節能；
* 室內環境更健康；
* 能源管理更智能；
* 操作維護更便捷。
下面簡要說明一下本項目地源熱泵系統優化設計理念：
一、什么是地源熱泵
地源熱泵是一種利用淺層地?zé)豳Y源實現既可供熱又可制冷且節能環保的中央空調系統。
地源熱泵通過輸入少量的高品位能源（如電能），實現由低溫位熱能向高溫位熱能轉移，通常地源熱泵消耗1kWh的能量，可以為用戶輸送4kWh以上的熱量或冷量。淺層地能溫度常年保持在18℃左右，作為在冬季供熱和夏季制冷的最佳冷熱源。即在冬季，把地能中的熱量取出來，提高溫度后，供給室內采暖。夏季，把室內的熱量取出來，釋放到地能中去，并且能常年保證地下溫度的均衡。
地源熱泵中央空調系統與傳統冷卻塔加鍋爐中央空調系統綜合節約能源約40%。
二、地源熱泵工作原理

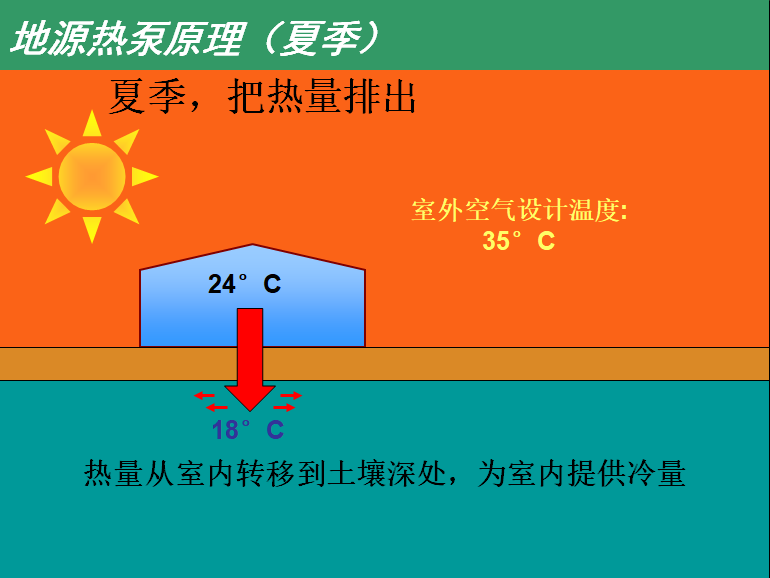

1、地源熱泵空調系統夏季制冷工作原理?

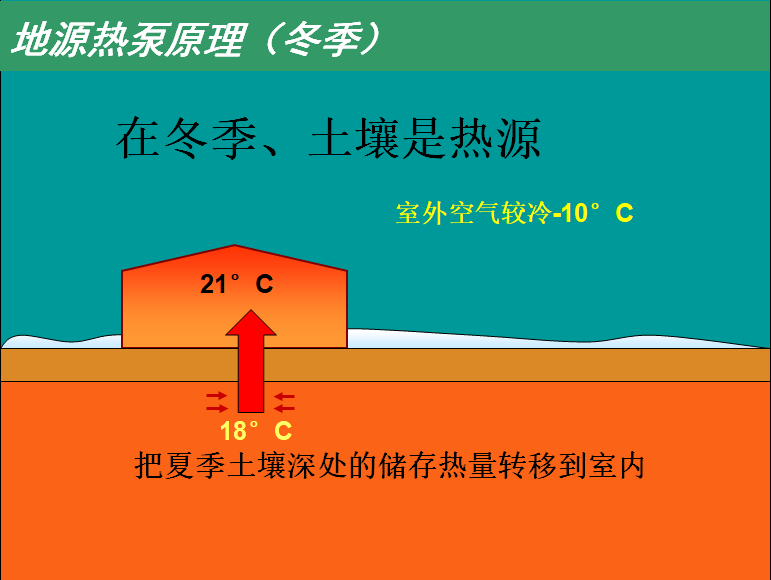

2、地源熱泵空調系統冬季供暖工作原理
?
